챕터 5 - 워크플로 시각화

지금까지 작성한 워크플로를 시각적으로 확인해 봅시다.

Snakemake는 규칙 간의 의존 관계를 DAG(Directed Acyclic Graph, 방향성 비순환 그래프)로 시각화할 수 있습니다. 이를 위해 Graphviz가 필요합니다.

다음 명령어로 DAG를 생성할 수 있습니다:

snakemake --dag | dot -Tpng > dag.png

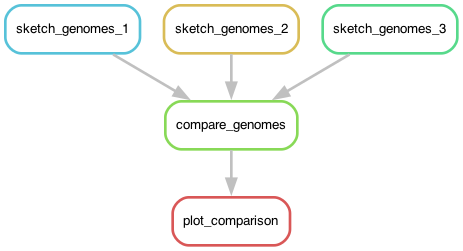

아래는 중간 단계의 작업 그래프 예시입니다:

작업 DAG 예시
